直線導軌的安裝1-10
直線導軌必須根據機臺使用狀況，如受振動、沖擊力的程度，要求的行走精度及機臺限制而設定其安裝方法。
1-10-1 基準軌與從動軌

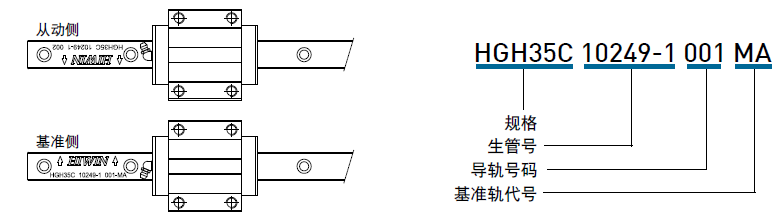

當非互換型直線導軌配對使用時，需注意基準軌與從動軌之差異。基準軌側邊基準面精度較從動軌高，可作為床臺安裝承靠面?；鶞?zhǔn)軌上有刻上MA之記號，如圖所示。

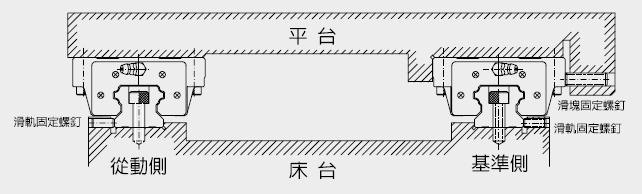

1-10-2 床臺受到振動及沖擊力作用，且要求高剛性、高精密度的安裝
(1) 固定方式

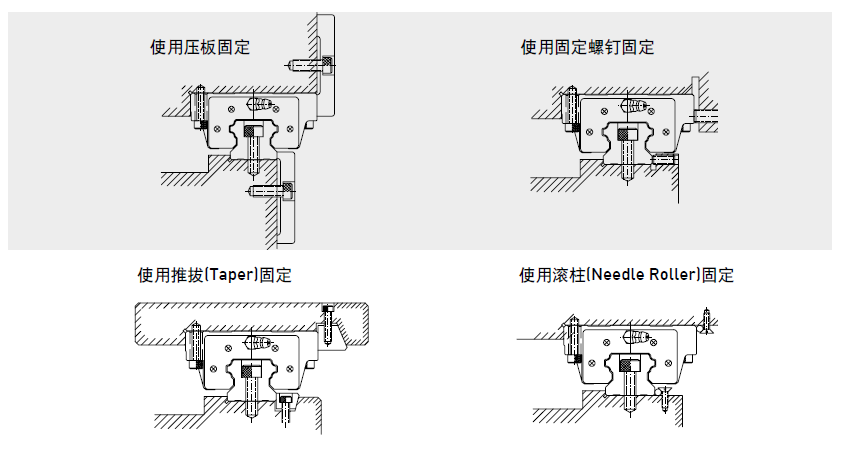

當床臺受到振動、沖擊力的作用時，導軌及滑塊很可能偏離原來的固定位置，而影響精度。為避免發生類似的狀況，建議使用下圖所列的四種固定方式固定導軌及滑塊，以確保機臺的運行精度。

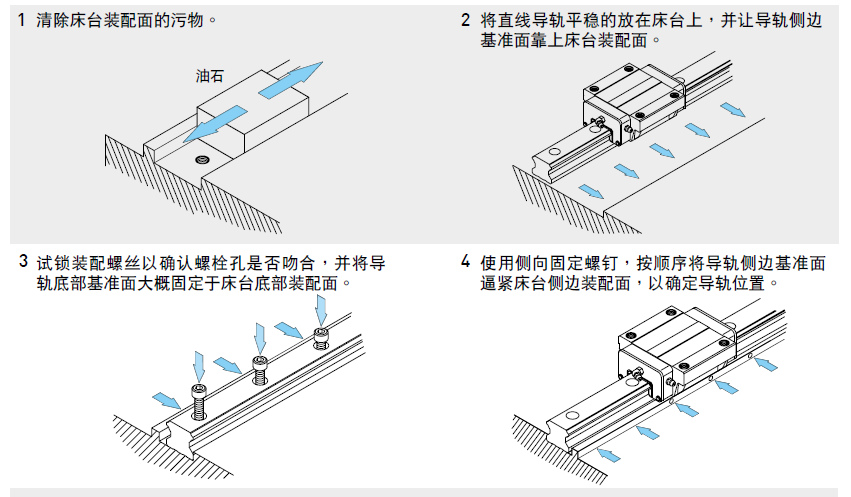

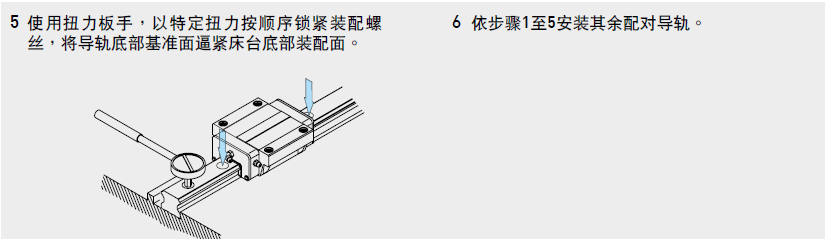

直線導軌安裝
以上為直線導軌的安裝，下期將更新滑塊安裝方式！
